产品展示

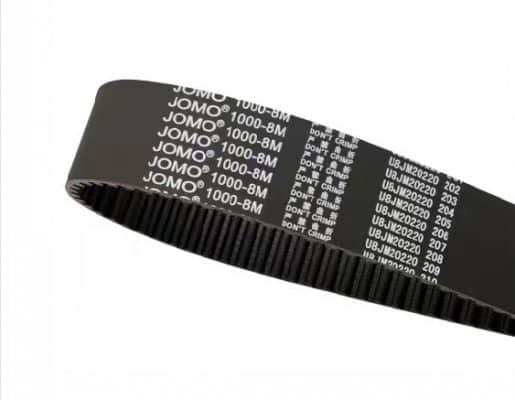

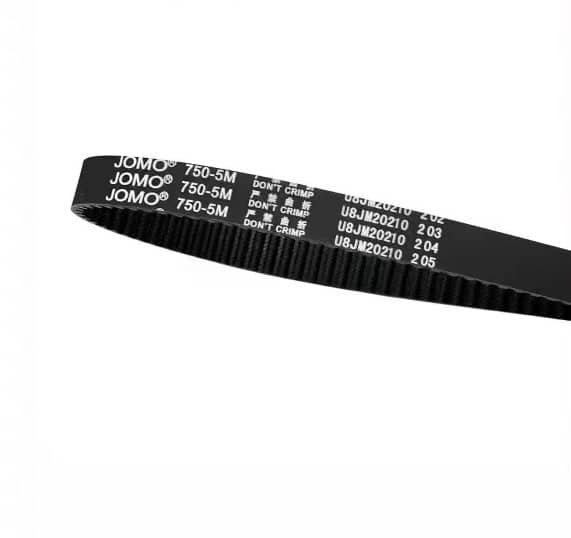

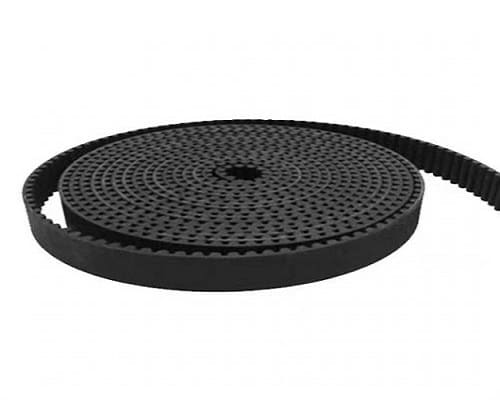

圆弧齿同步带

圆弧齿同步带

HTD3M、HTD5M、HTD8M、HTD14M、HTD20M、STD2M、STD3M、STD4.5M、STD5M、STD8M、STD14M、RPP3M、RPP5M、RPP8M、RPP14M 改良的圆弧齿型与带轮更好的啮合,可减小震动和提供更精确的定位,具有极为广泛的应用范围,从高精度定位设备到重型工程机械,如办工设备、电动工具、食品加工、纺织机械、印刷机械、输送设备、农机、木工、造纸、机器人等。
产品详情

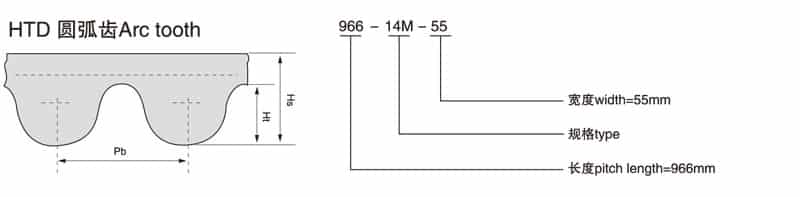

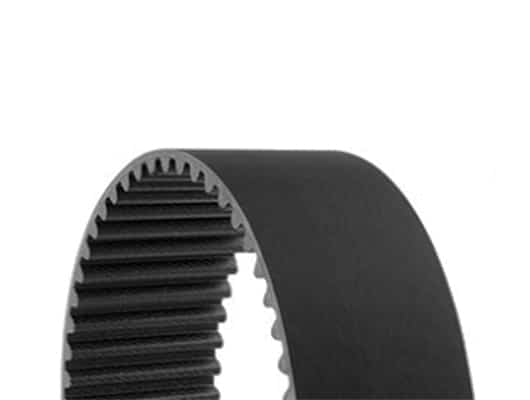

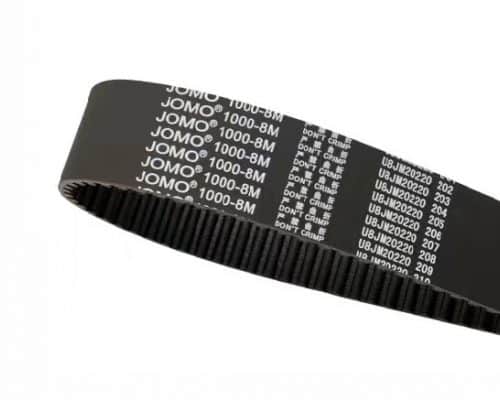

HTD圆弧齿橡胶同步带

齿型系列 齿型 节距Pb(mm) 齿高ht(mm) 带厚hs(mm) 规格表
HTD 2M 2 0.75 1.38 详细规格
3M 3 1.22 2.4 详细规格
5M 5 2.06 3.6 详细规格
8M 8 3.36 5.8 详细规格
14M 14 6.02 10 详细规格
20M 20 8.4 13.2 详细规格

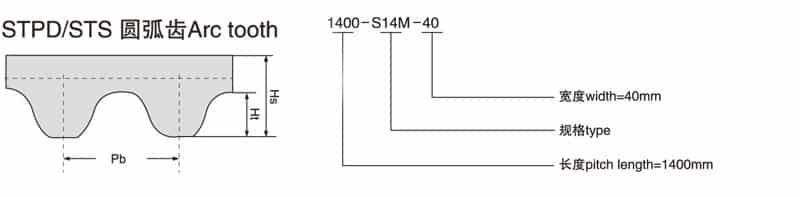

STD圆弧齿橡胶同步带

齿型系列 齿型 节距Pb(mm) 齿高ht(mm) 带厚hs(mm) 规格表
STD/STPD/STS S2M 2 0.75 1.38 详细规格
S3M 3 1.22 2.4 详细规格
S4.5M 4.5 1.71 2.8 详细规格
S5M 5 2.06 3.6 详细规格
S8M 8 3.36 5.8 详细规格
S14M 14 6.02 10 详细规格

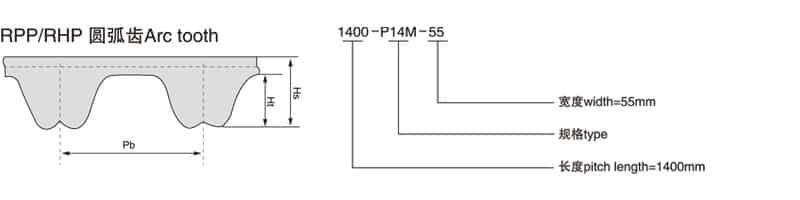

RPP圆弧齿橡胶同步带

齿型系列 齿型 节距Pb(mm) 齿高ht(mm) 带厚hs(mm) 规格表
RPP/RHP P3M 3 1.22 2.4 详细规格
P5M 5 2.06 3.6 详细规格
P8M 8 3.36 5.8 详细规格
P14M 14 6.02 10 详细规格





GT/YU圆弧齿橡胶同步带

齿型系列 齿型 节距Pb(mm) 齿高ht(mm) 带厚hs(mm) 规格表
G/Y 2G 2 0.75 1.35 详细规格
3G 3 1.14 2.4 详细规格
5G 5 1.93 3.8 详细规格
8Y 8 3.02 5.2 详细规格

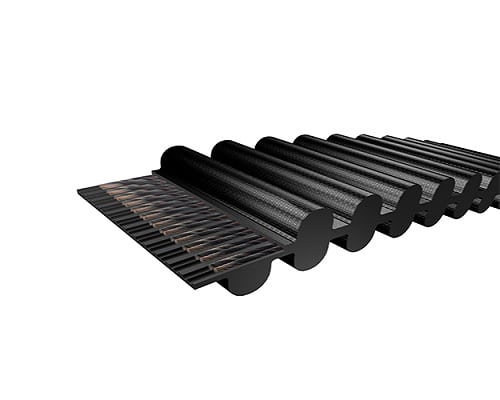

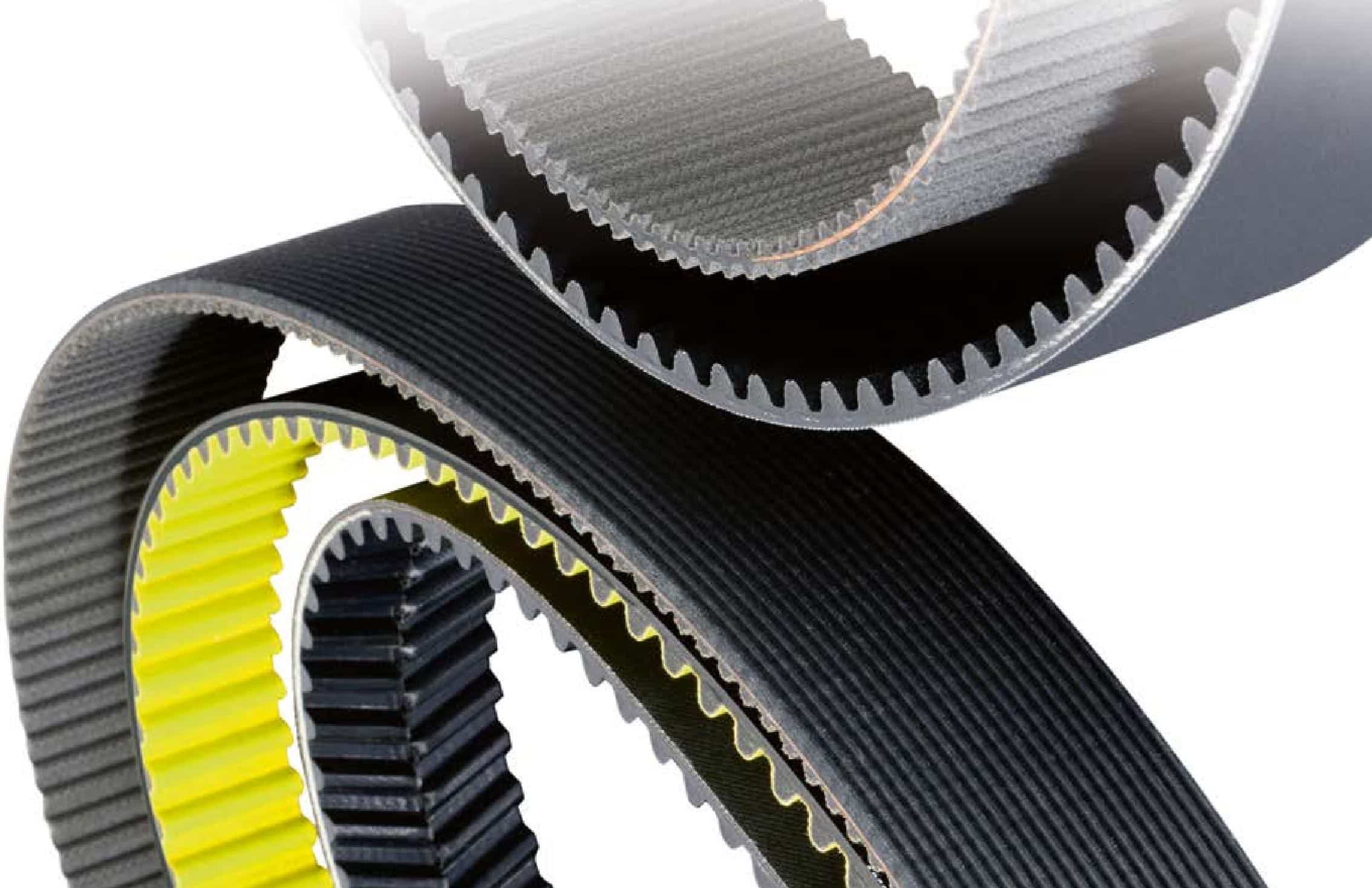

同步带产品特点

1. 圆弧齿型皮带比梯形齿皮带提供更高的传动功率。
2. 玻璃纤维线绳芯确保皮带具有高强度,良好的柔韧性和高抗拉伸性。
3. 氯丁橡胶有效保护其不受污垢、油脂、以及潮湿环境的影响。
4. 抗耐磨尼龙层,更好的保护齿部,延长使用寿命。
5. STD半圆弧形结构比传统圆弧齿提供更高的扭力及使用寿命。
6. RPP圆弧齿皮带特别的凹峰结构,为要求低噪声环境用户提供更多的选择。
