产品展示

同步带轮

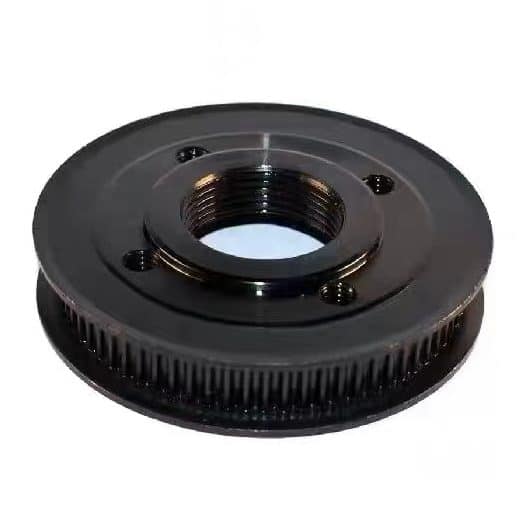

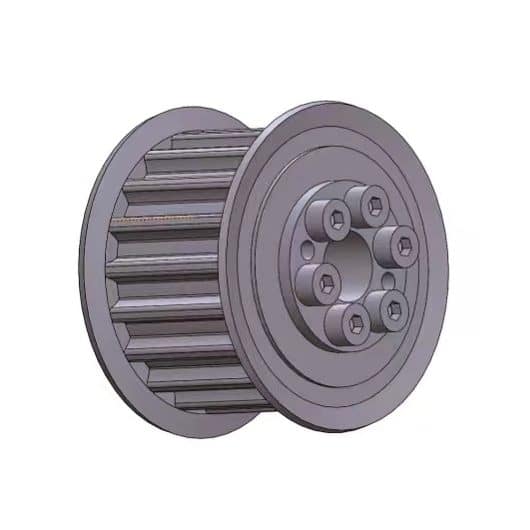

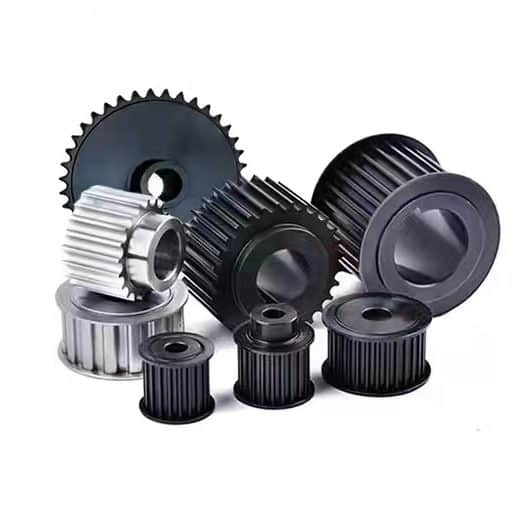

同步带轮

可以根据客户要求定制传动方案,加工各种规格的同步带带轮,材料可分为45#钢、不锈钢、铝合金、尼龙等,详细资料请参考公司产品目录。 适用于同步传动装置系统各个领域。
产品详情

同步带轮,材质选用一般以碳素钢为主,也可按客户要求采用铝合金、铜材、尼龙等材料加工;同步带轮外径如大于250mm,一般采用铸铁材料。圆弧齿轮传动的特点:圆弧齿轮传动试点啮合传动,值适用于斜齿轮,不能用于直齿轮。 相对曲率半径比渐开线大,接触强度比渐开线高。 对中心距变动的敏感性比渐开线大。加工时,对切齿深度要求较高,不允许径向变位切削,并严格控制装配误差。

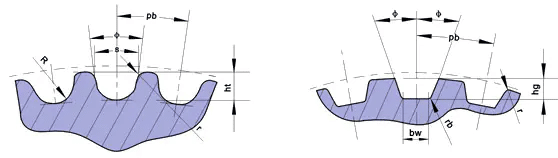

圆弧齿同步带轮廓尺寸

槽型 节距 pb 齿槽深 hg 齿槽圆弧半径 R 齿顶圆半角 r1 齿槽宽 s 两倍节顶距 2δ 齿形角
3M 3 1.28 0.91 0.26~0.35 1.90 0.762 ≈14°
5M 5 2.16 1.56 0.48~0.52 3.25 1.144 ≈14°
8M 8 3.54 2.57 0.78~0.84 5.35 1.372 ≈14°
14M 14 6.20 4.65 1.36~1.50 9.80 2.794 ≈14°
20M 20 8.60 6.84 1.95~2.25 14.80 4.320 ≈14°

梯形齿同步带轮廓尺寸

型号 MXL XXL XL L H XH XXH
齿槽底宽bw 0.84±0.05 1.14±0.05 1.32±0.05 3.05±0.10 4.19±0.13 7.90±0.15 12.17±0.18
齿槽深 hg 0.69 0 0.84 0 1.65 0 2.67 0 3.05 0 7.14 0 10.31 0
-0.05 -0.05 -0.08 -0.10 -0.13 -0.13 -0.13
齿顶圆角半径 rt 0.13 0.05 0.30 0.05 0.64 0.05 1.17 0.13 1.60 0.13 2.39 0.13 3.18 0.13
0 0 0 0 0 0 0
两倍节顶距 2β 0.508 0.508 0.508 0.762 1.372 2.794 3.048
齿槽半角Φ+1.5° 20 25 25 20 20 20 20
齿根圆角半径 rb 0.35 0.35 0.41 1.19 1.60 1.98 3.96

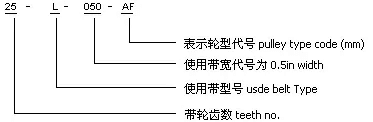

同步带轮规格型号标识

表示方式

1. 同步带轮型号
2. 齿形尺寸、公差及技术参数
3. 各类同步带轮齿面宽度尺寸表

同步带轮零件号由节距、齿数及适用同步带宽度三个参数组成来定义辨识。举例:零件号AF29-8M-30含义:8mm节距,29齿数,AF表示同步带轮代码,并适用30mm同步带宽度。

同步带轮的节距是指相邻齿中心间的距离,单位为毫米。字母对应的节距如下: 2M =迷你特轻型= 2mm 节距;3M =特轻型= 3mm 节距;5M = 轻型= 5mm 节距;8M =重型 = 8mm 节距.

同步带轮宽度-指能在同步带轮上运行的最大同步带宽度,该宽度值为零件号上相应数值的百分之一,单位为毫米。
